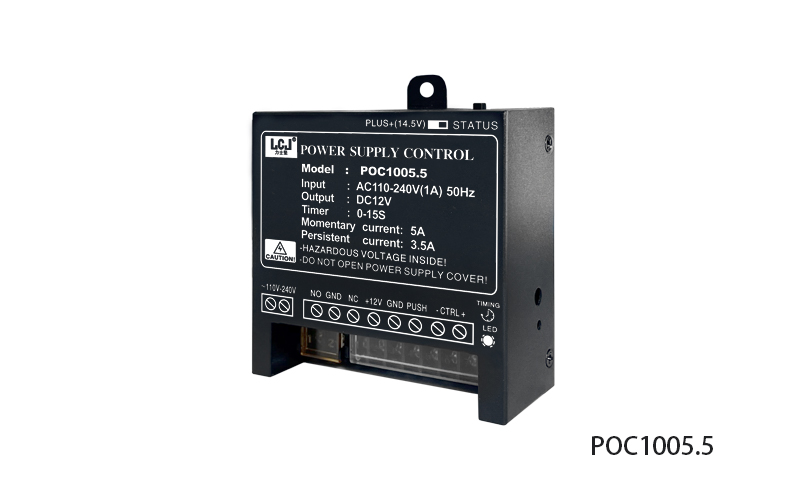

1、端口应用说明:
1.1 带电锁常开(NO与GND端口常态下无电源输出)、常闭(NC与GNG端口常态下有DC12V输出)端口。
1.2 DC12V供电端口,可接门禁机等控制系统设备。
1.3 控制信号输入端口,可接出门开关、遥控器、楼宇对讲脉冲信号等输入。
2、本产品具有电压拓展功能,当电源内阻随使用时间增大或电线距离偏长产生压降时,可启用电压拓展功能,提升输出电压至DC14.5V,补偿一定程度的电源内阻变化或一定范围内的线损压降,保障系统稳定运行。
3、产品采用专业电子设计、工业级电子元件、SMT加工生产工艺、外壳采用电泳工艺,保障产品稳定、耐用。
4、本产品不能在易燃、易爆、产生冷凝水等环境使用。
产品尺寸 |
L101×W90×H35(mm) |
输入电压 |
AC110~240V(1A) 50Hz |
输出电压 |
DC12V |
输出持续电流 |
3.50A |
最高峰值电流 |
5.00A |
指示灯 |
通电亮红灯、断电灯熄灭 |
带输出延时 |
0-15秒可调,逆时针为调大 |
开关量信号开锁功能 |
有 |
脉冲信号开锁功能 |
有,DC12~15V脉冲信号 |
充放电功能 |
无 |
电压拓展功能 |
有,输出电压提升为DC14.50V |
过载保护 |
有 |
短路保护 |
有 |
应该范围 |
适用于各类电锁、各类控制器、各类门禁系统 |
应用 环境 |
开门 方向 |
电锁 配套产品 |
控制器 门禁机 一卡通 |
感应卡 |
复位开关 出门开关 出门按钮 |
遥控器 (可选) |
电 源 线性电源 电锁电源 |
蓄电池 |
木门 金属门 |
外开 |
无 |
FS2000C |
ID001
ID002
ID003 |
POC1101
POC2020 |
POCJ3001
POCF3001 |
标准电锁电源 POC1005.5 |
不须配套 |
后备式电锁电源 POC1005C |
须配套 |
数量 |
60台/箱 |
净重 |
0.30公斤/台 |
总重 |
18.50公斤 |
包装箱规格 |
L460 × W200 × H310 (mm) |
公司通过GB/T19001-2016 / ISO9001:2015质量管理体系认证 |
产品通过中国太平洋财产保险股份有限公司(CPIC)承保产品责任险。 |
产品享十年质保(因我司质量问题,来回运费由我司承担) |
